Cylinder liner sering tidak terlihat dari luar, tetapi ketika mengalami keausan atau keretakan, dampaknya dapat langsung terasa pada penurunan tenaga mesin, peningkatan konsumsi oli, hingga gangguan operasional kapal.
Karena itu, pemahaman yang tepat mengenai cylinder liner kapal menjadi penting, terutama dalam konteks perawatan mesin dan penanganan yang dilakukan di galangan kapal.
Artikel ini membahas secara komprehensif fungsi, jenis, penyebab kerusakan, serta penanganan cylinder liner kapal secara teknis dan terstruktur.
APP Intro (Agree – Promise – Preview)
Cylinder liner sering dianggap sebagai komponen internal mesin yang jarang diperhatikan.
Namun, ketika cylinder liner mengalami keausan atau keretakan, dampaknya bisa langsung terasa pada efisiensi pembakaran dan keandalan mesin kapal.
Di artikel ini, Anda akan mempelajari apa itu cylinder liner kapal, jenis dan materialnya, penyebab keausan dan retak, hingga metode inspeksi serta penanganan di galangan kapal.
Quick Answer
Cylinder liner kapal adalah tabung silinder pada mesin diesel yang menjadi jalur piston dan permukaan gesek utama, sehingga kondisinya menentukan efisiensi pembakaran dan keandalan mesin.
Apa Itu Cylinder Liner Kapal?
Cylinder liner adalah komponen berbentuk tabung silinder yang dipasang di dalam blok mesin diesel kapal sebagai jalur gerak piston.
Komponen ini menahan tekanan pembakaran yang tinggi dan menghadapi suhu ekstrem selama mesin beroperasi.
Selain itu, liner memungkinkan perawatan dan penggantian komponen tanpa mengganti seluruh blok mesin.
Value Block: Cylinder liner bukan sekadar “pelapis”. Ini komponen kunci yang memengaruhi kompresi, pembakaran, dan umur pakai mesin diesel kapal.
Fungsi Cylinder Liner pada Mesin Diesel Kapal
1) Jalur gerak piston
Liner menjadi lintasan piston selama langkah hisap, kompresi, pembakaran, dan buang.
Permukaan liner harus presisi agar gerakan piston stabil.
2) Menahan tekanan pembakaran
Tekanan pembakaran pada mesin diesel kapal sangat tinggi.
Cylinder liner membantu menjaga struktur ruang bakar tetap kuat dan stabil.
3) Mengendalikan gesekan
Gesekan antara piston, ring piston, dan liner tidak dapat dihindari.
Karena itu, material dan finishing liner dirancang untuk menekan laju keausan.
4) Menjaga efisiensi pembakaran
Kondisi liner yang baik menjaga kompresi dan kualitas pembakaran.
Jika liner aus, kompresi turun dan efisiensi mesin ikut menurun.
Mengapa Mesin Diesel Kapal Menggunakan Cylinder Liner?
Penggunaan cylinder liner memberi keuntungan teknis bagi mesin diesel kapal.
- Perawatan lebih mudah tanpa mengganti blok mesin
- Penggantian komponen lebih terkontrol
- Umur mesin lebih panjang
- Perawatan jangka panjang lebih efisien
Jenis-Jenis Cylinder Liner Kapal
1) Dry Cylinder Liner
Dry liner dipasang pada blok mesin dan tidak bersentuhan langsung dengan cairan pendingin.
- Struktur sederhana
- Risiko kebocoran lebih rendah
- Pendinginan bergantung pada blok mesin
2) Wet Cylinder Liner
Wet liner bersentuhan langsung dengan air pendingin di sekelilingnya.
- Pendinginan lebih efektif
- Membutuhkan sealing yang presisi
- Risiko kebocoran meningkat jika pemasangan tidak tepat
3) Semi-Wet / Flanged Liner
Jenis kombinasi yang biasanya memiliki flange untuk menjaga posisi liner tetap stabil.
Tabel Ringkas: Perbandingan Jenis Cylinder Liner
| Jenis | Karakteristik | Titik Perhatian |
|---|---|---|
| Dry Liner | Tidak kontak langsung dengan coolant | Efektivitas pendinginan tergantung blok |
| Wet Liner | Kontak langsung dengan coolant | Sealing & pemasangan harus presisi |
| Semi-Wet/Flanged | Kombinasi desain dengan flange | Stabilitas posisi dan pengencangan |
Material Cylinder Liner dan Karakteristiknya
Material cylinder liner dipilih berdasarkan ketahanan terhadap panas, tekanan, dan gesekan.
Umumnya menggunakan cast iron atau alloy iron dengan sifat ketahanan aus yang tinggi.
Material yang tepat membantu menekan keausan dan menurunkan risiko retak.
Perbedaan Cylinder Liner dan Sleeve
Istilah liner dan sleeve sering dipakai bergantian, padahal fungsinya bisa berbeda.
Liner umumnya bagian utama silinder untuk menahan tekanan pembakaran, sedangkan sleeve lebih sering sebagai lapisan tambahan atau solusi perbaikan tertentu.
Cylinder Liner pada Sistem Mesin Kapal
Cylinder liner bekerja dalam satu sistem besar mesin kapal.
Liner pada mesin induk (main engine)
Kondisi liner memengaruhi tenaga penggerak kapal dan efisiensi pelayaran.
Liner pada diesel generator kapal
Kondisi liner memengaruhi keandalan pasokan listrik kapal dan stabilitas operasional.
Penyebab Keausan Cylinder Liner Kapal
Keausan cylinder liner adalah masalah yang paling sering ditemui di lapangan.
- Beban operasi tinggi: meningkatkan tekanan dan gesekan di ruang bakar.
- Pelumasan tidak optimal: memicu panas berlebih dan aus tidak merata.
- Kualitas bahan bakar: kontaminan dapat mempercepat abrasi.
- Ring piston bermasalah: meningkatkan tekanan lokal pada liner.
- Pola operasi: beban fluktuatif dapat mempercepat keausan.
Penyebab Keretakan Cylinder Liner
Keretakan cylinder liner lebih berbahaya dibanding keausan karena berpotensi menyebabkan kegagalan mesin.
- Overheating: temperatur tinggi berkelanjutan melemahkan material.
- Tekanan pembakaran berlebih: meningkatkan beban struktural liner.
- Perubahan suhu ekstrem: memicu stress termal.
- Cacat material/pemasangan: ketidaktepatan presisi meningkatkan risiko retak.
Dampak Keausan dan Keretakan Cylinder Liner
- Tekanan kompresi menurun
- Konsumsi oli meningkat
- Asap pembakaran tidak normal
- Daya mesin turun
- Risiko kerusakan piston dan ring piston meningkat
Tips Praktis: Jika muncul gejala konsumsi oli naik atau asap tidak normal, lakukan inspeksi lebih awal agar kerusakan tidak berkembang ke piston dan ring.
Cara Inspeksi dan Diagnosis Cylinder Liner
Inspeksi rutin membantu mendeteksi keausan sebelum menjadi kerusakan serius.
- Pemeriksaan visual permukaan liner
- Pengukuran diameter dan ovalitas
- Pemeriksaan tanda aus atau retak
- Evaluasi tekanan kompresi
Framework Analisis Kerusakan Cylinder Liner
- Identifikasi gejala: asap, konsumsi oli, penurunan tenaga.
- Evaluasi kondisi liner: inspeksi visual dan pengukuran.
- Analisis penyebab: pelumasan, bahan bakar, ring piston, beban operasi.
- Tentukan tindakan: reconditioning atau penggantian liner.
Perawatan Cylinder Liner Kapal
Perawatan preventif adalah kunci untuk memperpanjang umur cylinder liner.
- Menjaga kualitas dan tekanan pelumasan
- Monitoring suhu operasi mesin
- Inspeksi berkala sesuai jadwal
- Menjaga kebersihan sistem bahan bakar

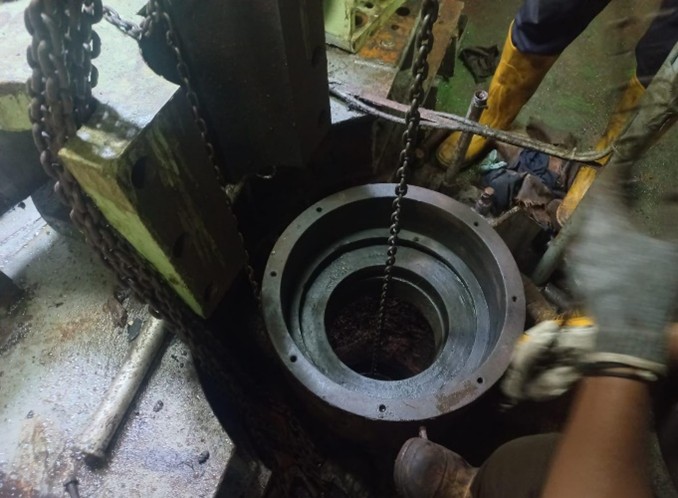

Penanganan dan Perbaikan Cylinder Liner
Penanganan idealnya dilakukan di galangan kapal saat perawatan besar atau docking.
- Pengukuran dan inspeksi menyeluruh
- Reconditioning liner (jika memungkinkan)
- Penggantian liner yang rusak
- Penyesuaian piston dan ring piston
- Pengujian pasca perbaikan
Cylinder Liner dan Docking Kapal
Docking merupakan momen terbaik untuk mengevaluasi kondisi mesin secara menyeluruh.
Di galangan kapal, pekerjaan mesin dapat dilakukan dengan akses penuh, peralatan presisi, dan pengawasan teknis berpengalaman.
Contoh Kondisi Lapangan (Case Study)
Pada sebuah kapal, ditemukan gejala asap hitam dan konsumsi oli meningkat.
Setelah inspeksi, cylinder liner mengalami keausan tidak merata.
Melalui pemeriksaan dan penanganan di galangan kapal, liner dievaluasi, sistem pelumasan diperiksa, dan mesin kembali beroperasi normal.
Kasus ini menunjukkan pentingnya deteksi dini dan penanganan tepat.
Common Mistakes dalam Penanganan Cylinder Liner
- Mengabaikan tanda awal keausan
- Menunda inspeksi dan perbaikan
- Fokus pada liner tanpa evaluasi sistem pendukung
- Pemasangan liner tidak presisi
Layanan & Kapabilitas PT Dok Pantai Lamongan (DPL)
PT Dok Pantai Lamongan (DPL) dikenal sebagai Premier Shipyard of Choice dengan pengalaman lebih dari 1.500 proyek docking & repair.
Sebagai One Stop Service Shipyard, DPL mendukung kebutuhan perawatan dan perbaikan kapal secara terpadu dengan standar keselamatan tinggi.
Layanan utama
- Ship Repair & Docking
- Ship Building (New Building)
- Ship Conversion & Modification
- Bollard Pull Test hingga 100 ton SWL
- Floating Repair Project di seluruh Indonesia
Fasilitas & sertifikasi
- Fasilitas lengkap: Slipway, Drydock, Floating Area, Airbag & Winch
- Sertifikasi: ISO 9001, ISO 14001, ISO 45001, dan SMK3
FAQ
Apa fungsi cylinder liner kapal?
Menjadi jalur piston dan membantu menahan tekanan pembakaran agar kompresi dan pembakaran tetap optimal.
Apa tanda cylinder liner aus?
Umumnya ditandai konsumsi oli meningkat, asap pembakaran tidak normal, serta penurunan tenaga mesin.
Kapan cylinder liner perlu diganti?
Jika keausan melewati toleransi atau ditemukan retakan yang berisiko menimbulkan kegagalan mesin.
Apakah cylinder liner bisa diperbaiki?
Tergantung tingkat kerusakan. Pada kondisi tertentu dapat dilakukan reconditioning, namun pada kerusakan berat perlu penggantian.
Checklist Ringkas Cylinder Liner Kapal
- Kondisi liner sesuai toleransi
- Sistem pelumasan optimal
- Tidak ditemukan retakan
- Tekanan kompresi normal
- Jadwal perawatan terpenuhi
Kesimpulan
Cylinder liner kapal adalah komponen kritis yang menentukan keandalan mesin diesel.
Keausan dan keretakan liner berdampak langsung pada performa, konsumsi oli, dan risiko downtime kapal.
Jika kapal Anda membutuhkan perbaikan, pembangunan, atau modifikasi dengan standar keselamatan tinggi, ketepatan waktu, dan kualitas teruji, PT Dok Pantai Lamongan (DPL) hadir sebagai galangan kapal pilihan dengan fasilitas lengkap, pengalaman lebih dari 1.500 proyek docking, serta layanan one stop service untuk kebutuhan maritim Anda.
