Vacuum test kapal merupakan metode pengujian penting dalam industri perkapalan untuk mendeteksi kebocoran pada struktur kapal sejak tahap awal.

Dalam praktik operasional, kebocoran pada sambungan las atau pelat baja adalah risiko yang tidak bisa ditoleransi.
Cacat kecil dapat berkembang menjadi masalah serius saat kapal mulai beroperasi di laut.

Untuk mencegah hal tersebut, galangan kapal menerapkan berbagai metode pengujian struktur.
Salah satu yang paling efektif dan banyak digunakan adalah vacuum test kapal.

Metode ini berperan penting dalam memastikan kekedapan (watertight) dan kualitas hasil pekerjaan ship repair maupun ship building sebelum kapal kembali beroperasi.

Apa Itu Vacuum Test Kapal?

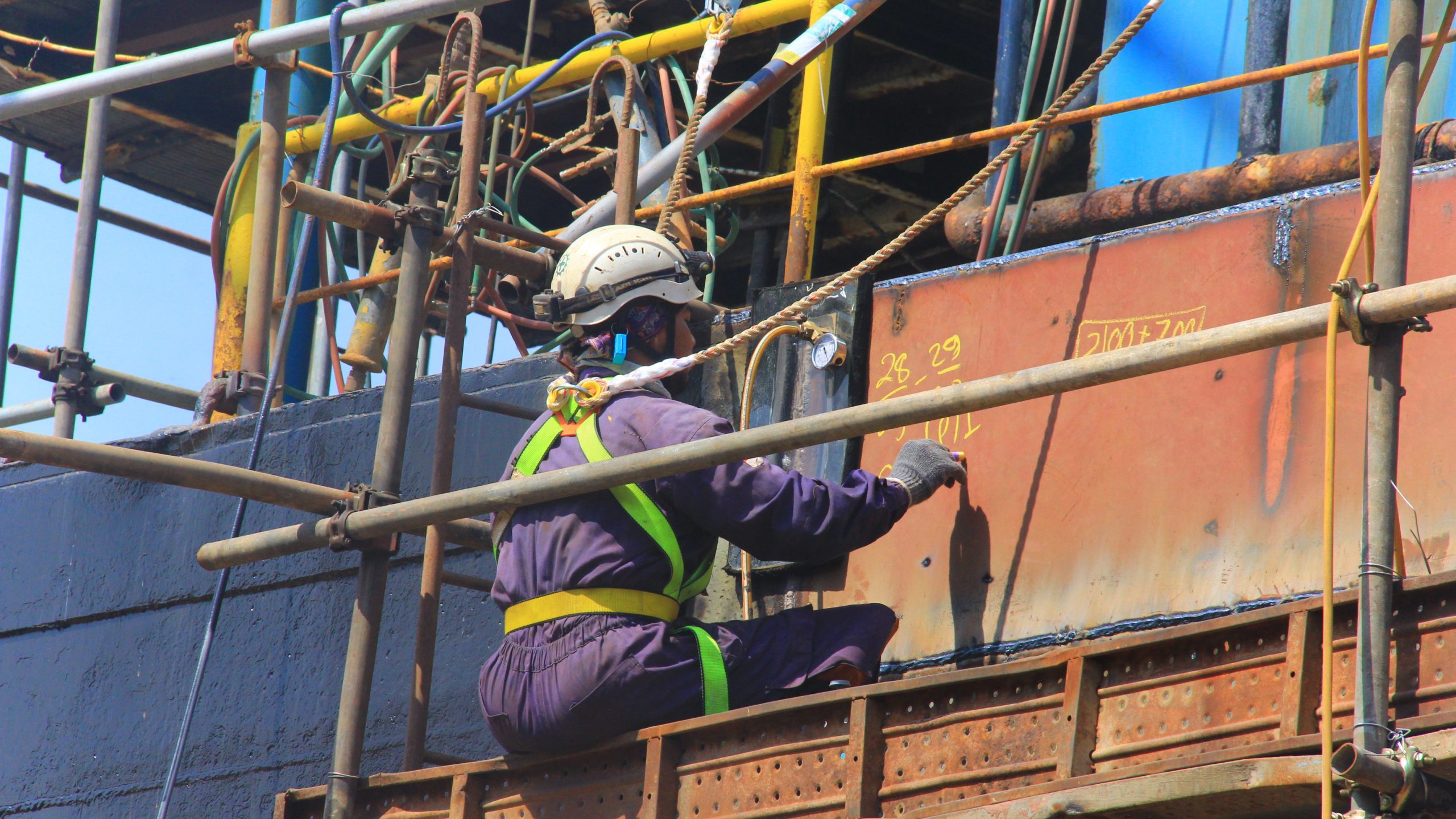

Vacuum test kapal adalah metode pengujian non-destructive test (NDT) yang digunakan untuk mendeteksi kebocoran pada sambungan las atau struktur kedap air kapal dengan memanfaatkan tekanan negatif (vakum).

Pengujian ini dilakukan dengan menutup area las menggunakan vacuum box, kemudian menciptakan kondisi vakum di dalamnya.

Apabila terdapat kebocoran, udara dari luar akan masuk dan membentuk gelembung pada cairan indikator.

Berbeda dengan pengujian tekanan penuh, vacuum test bersifat lokal dan lebih aman untuk struktur kapal.

Fungsi Vacuum Test dalam Operasi Kapal

Vacuum test tidak hanya berfungsi sebagai alat uji, tetapi juga sebagai bagian dari sistem kontrol kualitas shipyard.

Fungsi utamanya meliputi:

• Mendeteksi kebocoran mikro pada sambungan las
• Memastikan kekedapan area tangki dan struktur kedap
• Menjaga integritas struktural kapal
• Mengurangi risiko rework setelah pengecatan
• Mendukung keselamatan dan keandalan operasional kapal

Karena fungsi tersebut, vacuum test menjadi tahapan penting sebelum inspeksi lanjutan atau serah terima pekerjaan.

Prinsip Kerja Vacuum Test

Prinsip kerja vacuum test relatif sederhana, namun membutuhkan ketelitian tinggi.

Tahapan prinsipnya:

• Area las dibersihkan dan diberi cairan indikator
• Vacuum box dipasang menutup area uji
• Udara di dalam box disedot hingga tercipta tekanan negatif
• Udara luar akan tertarik masuk melalui celah kebocoran
• Munculnya gelembung menandakan adanya cacat atau kebocoran

Metode ini efektif karena mampu mendeteksi kebocoran kecil yang tidak terlihat secara visual.

Area Kapal yang Umum Diuji dengan Vacuum Test

Tidak semua bagian kapal diuji menggunakan vacuum test.

Metode ini diterapkan pada area yang membutuhkan tingkat kekedapan tinggi.

Area yang umum diuji antara lain:

• Sambungan las lambung kapal
• Tangki ballast
• Tangki bahan bakar
• Tangki air tawar
• Deck plate dan bottom structure
• Area tertentu di kamar mesin

Pemilihan area uji disesuaikan dengan scope pekerjaan dan hasil inspeksi awal.

Peralatan yang Digunakan dalam Vacuum Test

Keakuratan vacuum test sangat bergantung pada kondisi peralatan.

Peralatan utama meliputi:

• Vacuum box dengan sisi transparan untuk observasi
• Vacuum pump atau kompresor untuk menciptakan tekanan negatif
• Cairan indikator (biasanya larutan sabun)
• Selang dan konektor yang kedap
• Seal karet untuk memastikan box menutup rapat

Peralatan harus dalam kondisi baik dan terkalibrasi agar hasil uji dapat dipercaya.

Prosedur Vacuum Test di Shipyard

Vacuum test di galangan kapal dilakukan secara sistematis.

Tahapan umumnya sebagai berikut:

1. Persiapan Area
   Permukaan las dibersihkan dari minyak, debu, dan kotoran.
2. Aplikasi Cairan Indikator
   Larutan indikator diaplikasikan merata di area uji.
3. Pemasangan Vacuum Box
   Box dipasang menutup area las dengan seal yang rapat.
4. Pembentukan Tekanan Vakum
   Tekanan negatif diciptakan dan dijaga stabil sesuai prosedur.
5. Observasi
   Operator mengamati munculnya gelembung.
6. Pencatatan Hasil
   Setiap indikasi kebocoran dicatat dan ditandai.
7. Perbaikan dan Re-Test
   Area bermasalah diperbaiki dan diuji ulang hingga lolos.

Prosedur ini membantu memastikan tidak ada kebocoran yang terlewat.

Vacuum Test vs Metode Uji Kebocoran Lain

test ini bukan satu-satunya metode uji kebocoran di shipyard.

Vacuum Test vs Air Pressure Test

Air pressure test menggunakan tekanan positif dan berisiko lebih tinggi jika tekanan tidak terkontrol.

Vacuum test lebih aman karena menggunakan tekanan negatif dan bersifat lokal.

Vacuum Test vs Hydrostatic Test

Hydrostatic test cocok untuk pengujian tangki secara menyeluruh, namun membutuhkan waktu dan persiapan lebih besar.

Vacuum test lebih efisien untuk deteksi awal dan area terbatas.

Karena itu, vacuum test sering digunakan sebagai metode awal sebelum uji lanjutan.

Standar, Klasifikasi, dan Quality Control

Pelaksanaan vacuum test di shipyard umumnya mengacu pada:

• Prosedur internal galangan kapal
• Persyaratan klasifikasi kapal
• Praktik QA/QC industri perkapalan

Surveyor klas biasanya memeriksa:

• Metode pelaksanaan
• Hasil pengujian
• Dokumentasi dan pencatatan

Hasil vacuum test yang baik mendukung proses approval dan inspeksi lanjutan.

Posisi Vacuum Test dalam Proses Ship Repair

Vacuum test memiliki posisi strategis dalam alur kerja ship repair.

Umumnya dilakukan:

• Setelah pekerjaan pengelasan selesai
• Sebelum blasting painting
• Sebelum final coating
• Sebagai gate kontrol kualitas sebelum serah terima

Dengan posisi ini, vacuum test membantu mencegah rework dan keterlambatan proyek.

Risiko Jika Vacuum Test Tidak Dilakukan

Mengabaikan vacuum test dapat menimbulkan berbagai risiko, seperti:

• Kebocoran tersembunyi yang baru muncul saat operasi
• Kerusakan lanjutan pada struktur kapal
• Downtime operasional yang tidak terencana
• Biaya perbaikan yang lebih besar di kemudian hari
• Risiko keselamatan bagi awak kapal

Karena itu, vacuum test sebaiknya tidak dilewatkan pada area kritis.

Aspek Keselamatan Kerja (HSE)

Walaupun relatif aman, vacuum test tetap membutuhkan penerapan HSE.

Aspek keselamatan meliputi:

• Pengamanan area kerja
• Penggunaan alat pelindung diri
• Pengendalian tekanan vakum
• Komunikasi yang jelas antar tim

Penerapan sistem seperti SMK3 dan ISO membantu memastikan pengujian dilakukan secara aman dan terkendali.

Contoh Skenario Proyek (Ilustratif)

Pada pekerjaan ship repair, ditemukan indikasi cacat las pada tangki ballast.

Langkah yang dilakukan:

• Area dibersihkan dan diuji menggunakan vacuum test
• Ditemukan kebocoran kecil pada sambungan las
• Dilakukan perbaikan dan re-test
• Area dinyatakan lolos sebelum pengecatan akhir

Hasilnya, proyek berjalan sesuai jadwal tanpa rework pasca docking.

Vacuum Test sebagai Bagian dari One Stop Service Shipyard

Dalam praktik terbaik, vacuum test tidak berdiri sendiri.

Pengujian ini terintegrasi dengan:

• Steel repair
• Blasting painting
• Docking dan inspeksi
• Proses QA/QC menyeluruh

Pendekatan one stop service memudahkan koordinasi dan meningkatkan efisiensi proyek.

Vacuum Test di PT Dok Pantai Lamongan

PT Dok Pantai Lamongan (DPL) menerapkan vacuum test sebagai bagian dari kontrol kualitas dalam pekerjaan ship repair dan ship building.

Dengan pengalaman lebih dari 1.500 proyek docking & repair, DPL:

• Menjalankan vacuum test sesuai prosedur kerja
• Mengintegrasikannya dengan tahapan repair lainnya
• Menerapkan HSE dan QA/QC secara konsisten

Pendekatan ini membantu memastikan hasil pekerjaan memenuhi standar keselamatan dan kualitas.

Kesalahan Umum

Beberapa kesalahan yang sering terjadi:

• Area uji tidak dibersihkan dengan baik
• Seal vacuum box tidak rapat
• Tekanan vakum tidak stabil
• Hasil uji tidak didokumentasikan
• Tidak dilakukan re-test setelah perbaikan

Kesalahan kecil ini dapat menyebabkan kebocoran tidak terdeteksi.

Checklist Ringkas Persiapan Vacuum Test

• Area las siap diuji
• Peralatan dalam kondisi baik
• Tekanan vakum terkalibrasi
• Cairan indikator tersedia
• APD dan pengamanan area siap
• Form pencatatan hasil tersedia

FAQ

Apa itu vacuum test kapal?
Metode NDT untuk mendeteksi kebocoran sambungan las menggunakan tekanan negatif.

Kapan vacuum test dilakukan?
Setelah pengelasan dan sebelum pengecatan akhir.

Apakah vacuum test wajib?
Tergantung persyaratan proyek dan klasifikasi, namun sangat direkomendasikan untuk area kritis.

Kesimpulan

Vacuum test kapal adalah metode penting untuk memastikan kekedapan dan kualitas struktur kapal sebelum kembali beroperasi.

Dengan penerapan yang tepat, vacuum test membantu menjaga keselamatan, mengurangi downtime, dan meningkatkan keandalan kapal.
